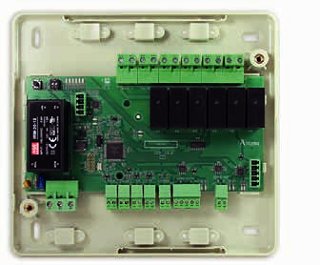

MÓDULO DE CONTROL
DE
PRODUCCIÓN
Selección del modo de funcionamiento de la instalación
Permite el control de hasta 32 sistemas
Salidas de control para sistema de distribución
(bombas y electroválvulas)
Función ACS para evitar enfriamientos en la
climatización debido a la generación de agua
caliente en las instalaciones de aerotermia
Entradas para seleccionar el modo de funcionamiento
Entradas para sonda de caldera
ESPECIFICACIONES
El módulo de control de producción permite
controlar el equipo de producción y la red de
distribución mediante los relés incorporados.
Además, permite incorporar las pasarelas de
comunicaciones para equipos de aerotermia que
se integran a través de un puerto específico. De
esta forma se consigue modificar el estado del
equipo de producción y las temperaturas de
impulsión según las necesidades de la instalación
y las condiciones exteriores.
DATOS TÉCNICOS
ALIMENTACIÓN Y CONSUMO
V máx./I máx.
230 V/250 mA
RELÉS DE ACTIVACIÓN FANCOIL
Número de salidas
6
Tensión máxima
230 Vac/30 Vdc
Corriente máxima
10 A c
o
s
φ
(
φ
>0,6)
ENTRADAS ANALÓGICA Y DIGITALES
Entrada analógica para sonda
NTC 10 KΩ a 25 °C
Entradas digitales para modo
semi-forzado/ACS
4 entradas libres
de tensión
ASPECTOS MECÁNICOS
Montaje
Superficie
Dimensiones (WxHxD)
196x180x55,5 mm
P/N
AZX6CCP
EAN
8435418929544
REFERENCIAS
